Une périphérie vocale sécurisée
Les règles du SBC, la normalisation SIP, le masquage de topologie, TLS et SRTP protègent les connexions entre les opérateurs, Teams, les PBX et les terminaux.
Produits

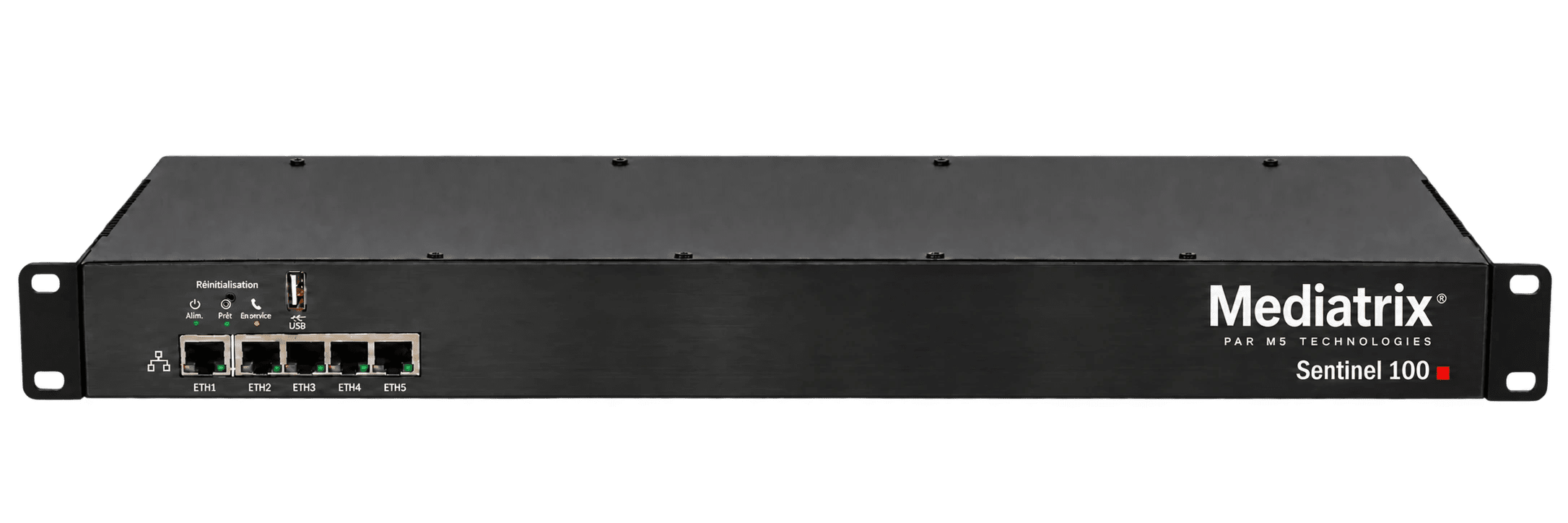

Sentinel 100 SBC
Un équipement SBC et passerelle média au format 1U prenant en charge jusqu’à 120 sessions simultanées et 500 utilisateurs, avec contrôle SIP sécurisé, continuité locale et interfaces téléphoniques existantes en option.
120 sessions SBC
500 utilisateurs enregistrés
SBC plus passerelle
Sentinel 100 pur SBC ou hybride ?
Sentinel 100 prend en charge jusqu’à 120 sessions SBC et 500 utilisateurs enregistrés. Les configurations hybrides ajoutent des interfaces téléphoniques; le matériel choisi détermine les ports et la capacité des canaux passerelle.
La documentation du fabricant distingue les configurations Pure SBC et Hybrid SBC. Si votre demande mentionne « 100H », confirmez la référence commandable, les interfaces, le logiciel et le statut de soutien avec M5.
APPAREIL SBC ET PASSERELLE MULTIMÉDIA
Ce que vous pouvez en faire
Sentinel 100 réunit un contrôleur de session en bordure et une passerelle multimédia dans un équipement 1U pour les PME qui ont besoin d’un contrôle SIP sécurisé, de fonctions de continuité et d’interfaces téléphoniques existantes en option.
120sessions SBC simultanées
500utilisateurs enregistrés
5 × 1 GbEinterfaces Ethernet
FONCTIONS
Les fonctions utiles à votre projet
Interfonctionnement avec les systèmes existants
Les options configurables E1/T1 PRI, BRI, FXS et FXO connectent certains systèmes TDM et analogiques au SIP.
Survivabilité et contrôle
La commutation locale, le basculement SIP, le contrôle d'admission des appels, les diagnostics et la qualité de service préservent les opérations des succursales en cas d'interruption de service.
USAGES RECOMMANDÉS
Idéal pour
- Routage direct Microsoft Teams
- Liaison SIP
- Survivabilité des succursales
- Migration du PBX existant
- Démarcation du réseau d'entreprise
SPÉCIFICATIONS CLÉS
Caractéristiques pour faire votre choix
Capacité vocaleJusqu'à 120 appels vocaux simultanés
SécuritéTLS 1.3, SRTP, X.509, OCSP et protection DoS
RéseauIPv4/IPv6, VLAN, QoS, pare-feu, routage et NAPT
Facteur de forme1U ; 48,5 × 19,5 × 4,4 cm
TÉLÉCHARGEMENTS
Brochures et documents techniques
Téléchargez directement les fichiers PDF. Utilisez le portail de documentation pour obtenir des guides de configuration, des procédures d'installation et des informations spécifiques à la version.
ARCHITECTURE DE RÉFÉRENCE
Situez Sentinel 100 SBC dans l’architecture vocale.
Pour choisir un produit, examinez ensemble les équipements de part et d’autre de l’interface, le périmètre de sécurité et les conditions d’exploitation.
SANS CONNEXION À L’INTERNET PUBLIC
Réseau local privé / réseau IP isolé
Les téléphones locaux, un PBX IP local, les passerelles Mediatrix et Sentinel peuvent échanger des appels SIP entièrement au sein de l'organisation. Le chemin vocal peut rester sur un LAN privé, un VLAN, un réseau de campus ou un réseau opérationnel isolé.
CONNEXION AUX SERVICES EXTERNES
Opérateur SIP, RTPC, Teams ou services infonuagiques
Une connexion externe est utilisée uniquement lorsque les appels doivent parvenir à des numéros publics, des sites distants ou des services hébergés. Si le chemin d'appel requis est entièrement local, le système peut rester sur le réseau privé.
RÉSEAU PRIVÉ DU CLIENT
PBX d’entreprise
Le contrôle des appels et les plans de numérotation existants restent du côté de confiance.
Utilisateurs et centre de contact
Les appels approuvés parviennent aux téléphones, agents et applications métiers.
Passerelle Mediatrix
Les téléphones analogiques, les fax, les modems ou les PBX peuvent entrer dans l'architecture SIP sans contourner la politique.
RÉSEAU IP PRIVÉ / LANSignalisation SIP locale et média RTP
INTERNEPÉRIMÈTRE DE SÉCURITÉ
SBC ET PASSERELLE
Sentinel 100
SBC 1U et passerelle multimédia pour un environnement vocal hybride plus petit.
SERVICES EXTERNES FACULTATIFS
Les utilisateurs de Microsoft Teams Phone
Les utilisateurs de la plateforme infonuagique se connectent par une interconnexion Direct Routing certifiée.
Opérateur SIP
Les numéros publics et les appels entrants ou sortants proviennent du fournisseur de services.
SIP sur TLSFlux médias chiffrésRoutage selon les politiquesInterfonctionnement avec les systèmes existants
LECTURE DU DIAGRAMME
Pourquoi le SBC se trouve au milieu
- Sentinel SBC
- Sécurise et normalise SIP entre les domaines vocaux, contrôle les médias et le routage et masque le réseau interne.
- Opérateur SIP
- Connecte l'organisation au réseau téléphonique public et fournit des numéros de téléphone et des itinéraires d'appels externes.
- PBX ou serveur d'appels
- Contrôle les extensions, les fonctionnalités et le routage des appels. Il peut fonctionner sur site, dans un centre de données ou en tant que service hébergé.
- Passerelle Mediatrix
- Convertit les interfaces vocales analogiques ou numériques en SIP/IP tout en préservant les équipements existants validés.
Architecture conceptuelle : la topologie finale, la capacité et la configuration de l'interface nécessitent une validation.
SÉLECTION DE LA PLATEFORME
Un modèle de sécurité DGW. Quatre profils de déploiement.
Commencez par l'échelle et le modèle de déploiement, puis validez les interfaces, la haute disponibilité, l'interopérabilité des opérateurs et les exigences du cycle de vie.
Les valeurs maximales publiées sont des guides de sélection et ne remplacent pas le dimensionnement par rapport aux hypothèses de codec, de transcodage, d'enregistrement, de redondance et de trafic.| Facteur de sélection | Sentinel Mini | Sentinel 100 | Sentinel 400 | Sentinel CS |
|---|---|---|---|---|
| Déploiement | Équipement compact | Équipement 1U | Équipement modulaire 1U | Virtuel / infonuagique |
| Sessions simultanées | Jusqu'à 400 | Jusqu'à 120 | Jusqu’à 2 000 (S5) | Jusqu'à 20 000 |
| Utilisateurs enregistrés | Jusqu'à 1 200 | Jusqu'à 500 | Jusqu'à 6 000 | Jusqu'à 30 000 |
| Téléphonie existante | Passerelle externe | Interfaces optionnelles | PRI / BRI / FXS / FXO modulaires | Passerelle externe |
| Déploiement type | Succursales et interconnexions ciblées | Sites PME et hybrides | Grands environnements vocaux hybrides | Voix centralisée et infonuagique |
QUESTIONS FRÉQUENTES
Questions avant de commencer
Confirmez le modèle de déploiement, les sessions simultanées, les utilisateurs enregistrés, les interfaces, les codecs, les opérateurs, la résilience et la propriété opérationnelle avant de choisir le modèle ou le SKU final.
Validez la configuration matérielle ou virtuelle exacte, la version DGW, la licence, l'alimentation, les modules d'interface, l'interopérabilité et la couverture de support.
Utilisez la fiche technique M5 liée pour la sélection et le portail de documentation Media5 pour la configuration, l'installation et les conseils spécifiques à la version.
