Sélection d'interface flexible
Choisissez 2, 4 ou 8 ports BRI, ou des configurations FXS/FXO à 4 et 8 ports selon le modèle exact.
Produits

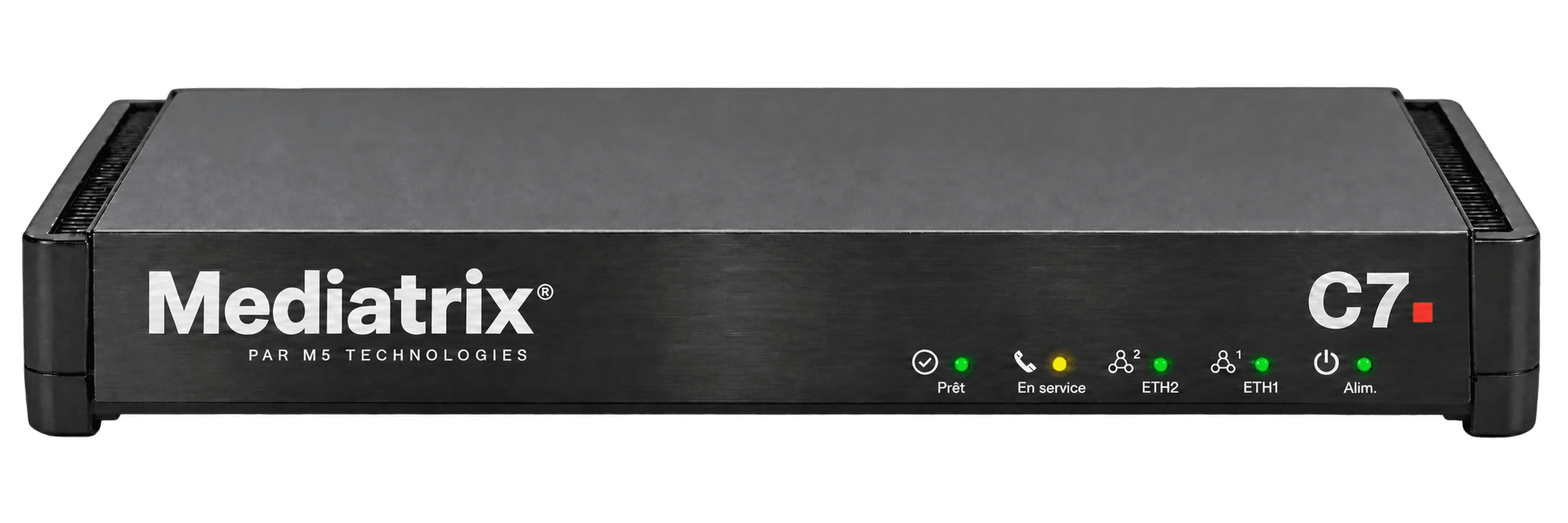

Gamme Mediatrix C7
Explorez les passerelles compactes Mediatrix C7 et leurs interfaces FXS, FXO ou BRI selon le modèle. Confirmez la configuration avant l’achat.
Options FXS, FXO et BRI
C710 : 4 FXS / C711 : 8 FXS
Gestion DGW sécurisée
Choisissez un C7 selon ses ports physiques
Les passerelles Mediatrix C7 relient des équipements analogiques ou BRI au SIP. Le C710 possède quatre ports FXS; le C711 en possède huit. Choisissez la référence exacte selon les interfaces FXS, FXO ou BRI nécessaires. Confirmez les configurations C755 et C777 avec M5 avant commande.
Les canaux de traitement indiqués dans une brochure de gamme ne représentent pas des connecteurs physiques ni une garantie d’appels simultanés pour chaque référence. Vérifiez les limites du modèle et la charge des codecs.
PASSERELLES MULTIMÉDIAS COMPACTES ANALOGIQUES ET BRI
Ce que vous pouvez en faire
La série Mediatrix C7 combine des fonctions ATA et de passerelle multimédia pour les succursales et les PME, avec des interfaces FXS, FXO et RNIS BRI dépendantes de la configuration pour une migration transparente de l'héritage vers SIP. Interfaces analogiques
4 / 8ports FXS sur C710 / C711
FXS / FXOinterfaces analogiques
BRIoption d’interface numérique
FONCTIONS
Les fonctions utiles à votre projet
Continuité des services existants
La commutation d'appels locaux, le routage SIP, la capacité de survie et le transport fax/modem préservent les flux de travail opérationnels pendant la migration.
Gestion DGW sécurisée
TLS 1.3, SRTP, certificats, provisionnement sans contact, TR-069 et outils de diagnostic prennent en charge le déploiement contrôlé.
USAGES RECOMMANDÉS
Idéal pour
- Passerelle de succursale
- Migration BRI vers SIP
- Migration de téléphones et fax analogiques
- Remplacement PSTN
- Survivabilité des communications unifiées hébergées
SPÉCIFICATIONS CLÉS
Caractéristiques pour faire votre choix
Famille de modèlesC710 : 4 FXS; C711 : 8 FXS. Confirmez la configuration d’interfaces C755 / C777 auprès de M5.
Interfaces physiquesJusqu'à 8 BRI, 8 FXS ou 8 FXO ; dépendant de la configuration
Ethernet2 × 10/100 Base-T RJ-45
SécuritéProtection SIP sur TLS, SRTP, X.509, OCSP et DoS
TÉLÉCHARGEMENTS
Brochures et documents techniques
Téléchargez directement les fichiers PDF. Utilisez le portail de documentation pour obtenir des guides de configuration, des procédures d'installation et des informations spécifiques à la version.
ARCHITECTURE DE RÉFÉRENCE
Situez la gamme Mediatrix C7 dans l’architecture vocale.
Pour choisir un produit, examinez ensemble les équipements de part et d’autre de l’interface, le périmètre de sécurité et les conditions d’exploitation.
SANS CONNEXION À L’INTERNET PUBLIC
Réseau local privé / réseau IP isolé
Les téléphones locaux, un PBX IP local, les passerelles Mediatrix et Sentinel peuvent échanger des appels SIP entièrement au sein de l'organisation. Le chemin vocal peut rester sur un LAN privé, un VLAN, un réseau de campus ou un réseau opérationnel isolé.
CONNEXION AUX SERVICES EXTERNES
Opérateur SIP, RTPC, Teams ou services infonuagiques
Une connexion externe est utilisée uniquement lorsque les appels doivent parvenir à des numéros publics, des sites distants ou des services hébergés. Si le chemin d'appel requis est entièrement local, le système peut rester sur le réseau privé.
ÉQUIPEMENT ANALOGIQUE OU EXISTANT
Téléphone analogique
La passerelle fournit l'interface de la station analogique et convertit l'appel en SIP.
Télécopieur
Le comportement T.38 ou G.711 doit être accepté par l'opérateur et testé de bout en bout.
Modem analogique
Le transport de données par un signal audio est sensible aux codecs, à la gigue et à la perte de paquets. Des essais de transmission peuvent être nécessaires.
FXS / FXO / PRI / BRI
INTERFACES MIXTES
Mediatrix C7
Une famille compacte pour l'interfonctionnement FXS, FXO et BRI en fonction de la configuration.
RÉSEAU PRIVÉ DU CLIENT
RÉSEAU IP PRIVÉ / LANSignalisation SIP locale et média RTP
INTERNEPBX IP local / serveur d'appel
Contrôle les extensions et le routage interne sur le réseau privé. Il peut rester entièrement sur site.
Les appels locaux restent locauxLes téléphones et le PBX sur site peuvent communiquer sans connexion Internet publique.
LIAISON EXTERNE FACULTATIVE
Service SIP
Fournit des numéros de téléphone et une connectivité PSTN.
PBX infonuagique / Teams
Une architecture SIP et SBC adaptée permet de joindre le système hébergé de contrôle des appels.
Interface électrique analogiqueConversion DGWSignalisation SIPMédia RTP
LECTURE DU DIAGRAMME
Ce que la passerelle change et ce qu'elle ne fait pas
- Téléphone ou point de terminaison
- Crée ou reçoit un appel. Un point de terminaison analogique a besoin d'une interface FXS ; un téléphone IP se connecte directement au réseau de données.
- Fax ou modem
- Envoie des données sous forme audio. Il doit être testé sur l'ensemble de la passerelle, du réseau et du chemin d'accès de l'opérateur, et pas seulement pour la tonalité.
- Passerelle Mediatrix
- Convertit les interfaces vocales analogiques ou numériques en SIP/IP tout en préservant les équipements existants validés.
- Plateforme vocale infonuagique
- Héberge des services de communication tels que Microsoft Teams Phone ou CCaaS en dehors du site client.
Architecture conceptuelle : la topologie finale, la capacité et la configuration de l'interface nécessitent une validation.
CHOIX DE LA PASSERELLE
Choisissez une interface adaptée aux exigences du site.
Le nombre de ports ne suffit pas. Le comportement du terminal, la longueur des lignes, la signalisation, le transport des télécopies ou des données de modem, l’alimentation et la compatibilité avec l’opérateur influencent le choix final.
Toujours valider le SKU exact, les modules d’interface et le comportement du point de terminaison pris en charge avant de commander ou de remplacer une ligne active.| Facteur de sélection | 4102 / 4102S | Série C7 | Série G7 | S7 / S7 LP |
|---|---|---|---|---|
| Rôle principal | Adaptateur analogique à deux ports | Passerelle multi-interface compacte | Passerelle multimédia numérique et analogique | Passerelle FXS haute densité |
| Interfaces | 2 FXS | FXS / FXO / BRI par modèle | PRI / BRI / FXS / FXO par modèle | 16 ou 24 FXS |
| Déploiement adapté | Petit site ou service unique | Succursales et interfaces mixtes | Modernisation du PBX et du TDM | Campus et analogique haute densité |
| Considération spéciale | Validation de fax/modem | Configuration exacte du modèle | Conception de lignes réseau et de canaux | S7 LP pour les besoins validés en boucle longue |
QUESTIONS FRÉQUENTES
Questions avant de commencer
Confirmez le modèle de déploiement, les sessions simultanées, les utilisateurs enregistrés, les interfaces, les codecs, les opérateurs, la résilience et la propriété opérationnelle avant de choisir le modèle ou le SKU final.
Validez la configuration matérielle ou virtuelle exacte, la version DGW, la licence, l'alimentation, les modules d'interface, l'interopérabilité et la couverture de support.
Utilisez la fiche technique M5 liée pour la sélection et le portail de documentation Media5 pour la configuration, l'installation et les conseils spécifiques à la version.
