Migration analogique haute densité
Connectez de grands groupes de téléphones analogiques, de télécopieurs et de points de terminaison existants à un IP-PBX hébergé ou sur site.
Produits

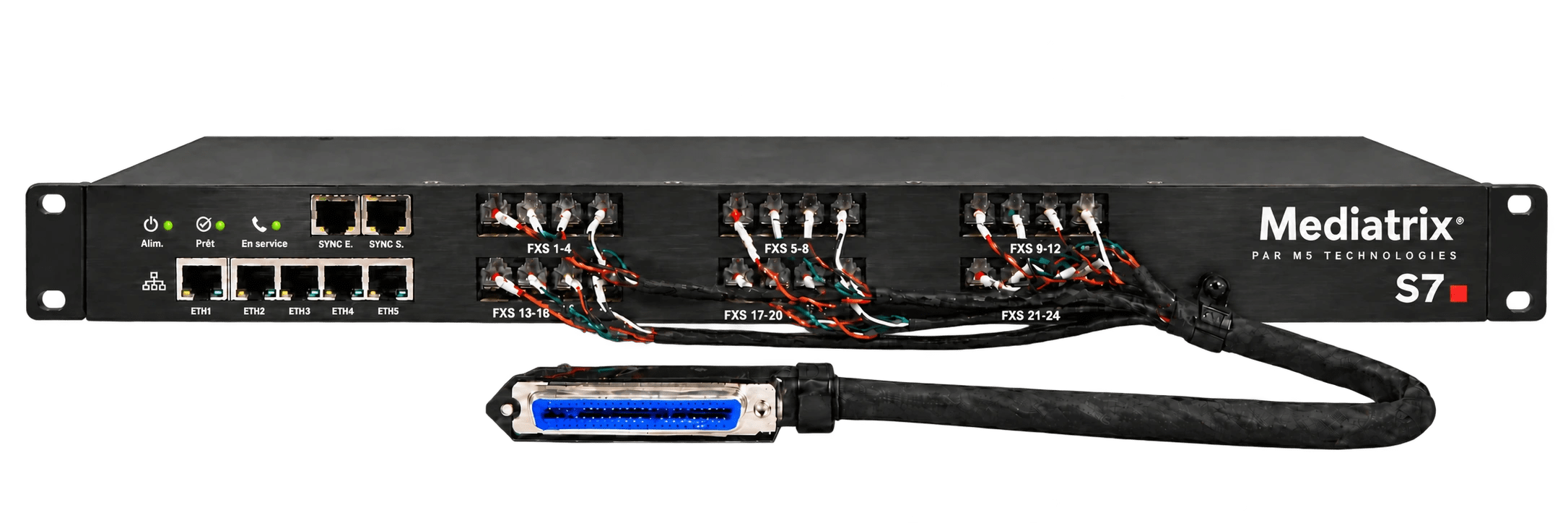

Mediatrix S7 / S7 LP
Comparez Mediatrix S7 et S7 LP pour connecter 16 ou 24 lignes FXS à SIP, avec une option adaptée aux longues boucles analogiques.
16 ou 24 ports FXS
Option S7 LP longue boucle
Télécopie T.38 et capacité de survie
S7 et S7 LP : choisissez selon les lignes
S7 LP propose des configurations de 16 ou 24 ports FXS pour les longues liaisons analogiques et les installations nécessitant une alimentation de ligne renforcée et une protection secondaire contre les surtensions. Confirmez les conditions de boucle et la capacité d’appels simultanés du matériel choisi.
Le nombre de 16 ou 24 ports ne détermine pas la limite DSP pour tous les codecs ou réglages de chiffrement. Validez les appels simultanés, la résistance de boucle, la charge de sonnerie et le câblage pour la référence choisie.
PASSERELLES FXS HAUTE DENSITÉ
Ce que vous pouvez en faire
Mediatrix S7 et S7 LP sont des passerelles FXS à 16 ou 24 ports pour la migration analogique haute densité. Le S7 LP ajoute une alimentation électrique en longue boucle et une protection secondaire contre les surtensions pour les environnements de câblage exigeants.
16 / 24ports FXS
Selon le modèlecapacité d’appels simultanés
Longue portéeoption S7 LP
FONCTIONS
Les fonctions utiles à votre projet
Prise en charge des câblages exigeants
S7 LP offre une alimentation électrique améliorée et une protection secondaire contre les surtensions pour les grands bâtiments, les campus et certains parcours extérieurs.
Plateforme SIP gérée
DGW fournit des outils de routage d'appels, de capacité de survie, T.38, TLS 1.3, SRTP, de provisionnement, de surveillance et de diagnostic.
USAGES RECOMMANDÉS
Idéal pour
- Hôtels et grandes installations
- Hôpitaux et campus
- Bâtiments multi-locataires
- Remplacement PSTN
- Migration de points de terminaison analogiques distribués
SPÉCIFICATIONS CLÉS
Caractéristiques pour faire votre choix
Interfaces analogiques16 ou 24 × RJ-11 FXS
Ethernet5 × 10/100/1000 Base-T RJ-45
S7 LPFXS longue boucle et protection secondaire contre les surtensions
Facteur de forme1U ; 48,5 × 19,5 × 4,4 cm
TÉLÉCHARGEMENTS
Brochures et documents techniques
Téléchargez directement les fichiers PDF. Utilisez le portail de documentation pour obtenir des guides de configuration, des procédures d'installation et des informations spécifiques à la version.
Télécharger Mediatrix Fiche technique S7Fiche technique officielle du produit
FICHE TECHNIQUE OFFICIELLETélécharger la fiche technique Mediatrix S7 LPFiche technique officielle du produit
FICHE TECHNIQUE OFFICIELLEConsulter la documentation techniqueConfiguration, installation et notes de version
EN LIGNEARCHITECTURE DE RÉFÉRENCE
Situez Mediatrix S7 / S7 LP dans l’architecture vocale.
Pour choisir un produit, examinez ensemble les équipements de part et d’autre de l’interface, le périmètre de sécurité et les conditions d’exploitation.
SANS CONNEXION À L’INTERNET PUBLIC
Réseau local privé / réseau IP isolé
Les téléphones locaux, un PBX IP local, les passerelles Mediatrix et Sentinel peuvent échanger des appels SIP entièrement au sein de l'organisation. Le chemin vocal peut rester sur un LAN privé, un VLAN, un réseau de campus ou un réseau opérationnel isolé.
CONNEXION AUX SERVICES EXTERNES
Opérateur SIP, RTPC, Teams ou services infonuagiques
Une connexion externe est utilisée uniquement lorsque les appels doivent parvenir à des numéros publics, des sites distants ou des services hébergés. Si le chemin d'appel requis est entièrement local, le système peut rester sur le réseau privé.
ÉQUIPEMENT ANALOGIQUE OU EXISTANT
Les téléphones analogiques
Les téléphones de chambres d'hôtes, de bureaux ou d'établissements se connectent à des ports FXS individuels.
Points de terminaison de l'installation
Les dispositifs d'interphonie ou d'urgence nécessitent une validation spécifique au point de terminaison.
Boucles de cuivre longues
S7 LP est sélectionné uniquement lorsque ses caractéristiques de boucle longue correspondent aux exigences du site.
FXS / FXO / PRI / BRI
16 / 24 FXS
Mediatrix S7 / S7 LP
Migration FXS haute densité pour 16 ou 24 points de terminaison analogiques ; S7 LP répond aux besoins validés en boucle longue.
RÉSEAU PRIVÉ DU CLIENT
RÉSEAU IP PRIVÉ / LANSignalisation SIP locale et média RTP
INTERNEPBX IP local / serveur d'appel
Contrôle les extensions et le routage interne sur le réseau privé. Il peut rester entièrement sur site.
Les appels locaux restent locauxLes téléphones et le PBX sur site peuvent communiquer sans connexion Internet publique.
LIAISON EXTERNE FACULTATIVE
Service SIP
Fournit des numéros de téléphone et une connectivité PSTN.
PBX infonuagique / Teams
Une architecture SIP et SBC adaptée permet de joindre le système hébergé de contrôle des appels.
Interface électrique analogiqueConversion DGWSignalisation SIPMédia RTP
LECTURE DU DIAGRAMME
Ce que la passerelle change et ce qu'elle ne fait pas
- Téléphone ou point de terminaison
- Crée ou reçoit un appel. Un point de terminaison analogique a besoin d'une interface FXS ; un téléphone IP se connecte directement au réseau de données.
- Fax ou modem
- Envoie des données sous forme audio. Il doit être testé sur l'ensemble de la passerelle, du réseau et du chemin d'accès de l'opérateur, et pas seulement pour la tonalité.
- Passerelle Mediatrix
- Convertit les interfaces vocales analogiques ou numériques en SIP/IP tout en préservant les équipements existants validés.
- Plateforme vocale infonuagique
- Héberge des services de communication tels que Microsoft Teams Phone ou CCaaS en dehors du site client.
Architecture conceptuelle : la topologie finale, la capacité et la configuration de l'interface nécessitent une validation.
CHOIX DE LA PASSERELLE
Choisissez une interface adaptée aux exigences du site.
Le nombre de ports ne suffit pas. Le comportement du terminal, la longueur des lignes, la signalisation, le transport des télécopies ou des données de modem, l’alimentation et la compatibilité avec l’opérateur influencent le choix final.
Toujours valider le SKU exact, les modules d’interface et le comportement du point de terminaison pris en charge avant de commander ou de remplacer une ligne active.| Facteur de sélection | 4102 / 4102S | Série C7 | Série G7 | S7 / S7 LP |
|---|---|---|---|---|
| Rôle principal | Adaptateur analogique à deux ports | Passerelle multi-interface compacte | Passerelle multimédia numérique et analogique | Passerelle FXS haute densité |
| Interfaces | 2 FXS | FXS / FXO / BRI par modèle | PRI / BRI / FXS / FXO par modèle | 16 ou 24 FXS |
| Déploiement adapté | Petit site ou service unique | Succursales et interfaces mixtes | Modernisation du PBX et du TDM | Campus et analogique haute densité |
| Considération spéciale | Validation de fax/modem | Configuration exacte du modèle | Conception de lignes réseau et de canaux | S7 LP pour les besoins validés en boucle longue |
QUESTIONS FRÉQUENTES
Questions avant de commencer
Confirmez le modèle de déploiement, les sessions simultanées, les utilisateurs enregistrés, les interfaces, les codecs, les opérateurs, la résilience et la propriété opérationnelle avant de choisir le modèle ou le SKU final.
Validez la configuration matérielle ou virtuelle exacte, la version DGW, la licence, l'alimentation, les modules d'interface, l'interopérabilité et la couverture de support.
Utilisez la fiche technique M5 liée pour la sélection et le portail de documentation Media5 pour la configuration, l'installation et les conseils spécifiques à la version.
