Interfonctionnement numérique et analogique
Les options de configuration incluent E1/T1 PRI, RNIS BRI, FXS et FXO pour une migration progressive TDM, PBX et PSTN.
Produits

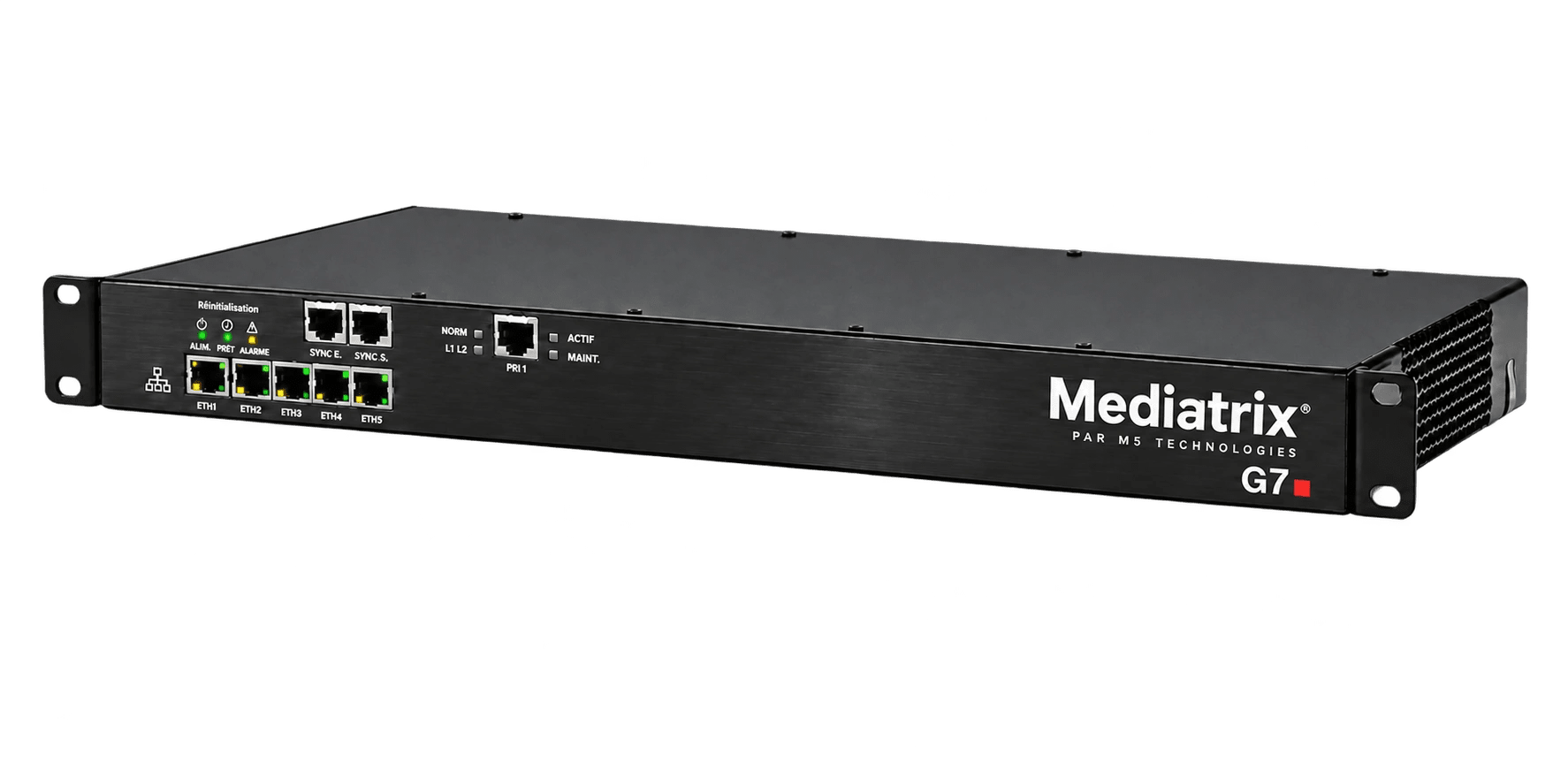

Gamme Mediatrix G7
Une passerelle média sécurisée à interfaces multiples pour raccorder les PBX existants et les appareils analogiques à SIP au moyen d’interfaces E1/T1 PRI, BRI, FXS et FXO configurables.
PRI, BRI, FXS et FXO
Jusqu'à 120 canaux vocaux
5 × Gigabit Ethernet
PASSERELLE MÉDIA ANALOGIQUE + NUMÉRIQUE
Ce que vous pouvez en faire
La gamme Mediatrix G7 est une passerelle média sécurisée à interfaces multiples qui raccorde les PBX existants et les appareils analogiques aux services SIP, à la téléphonie infonuagique et au réseau téléphonique commuté au moyen d’interfaces PRI, BRI, FXS et FXO configurables.
120canaux vocaux
PRI / BRIinterfaces numériques
FXS / FXOinterfaces analogiques
FONCTIONS
Les fonctions utiles à votre projet
Voix de qualité opérateur
Traitement des codecs, annulation d'écho, QoS, pass-through fax/modem T.38 et G.711 prenant en charge les flux d'appels de production.
Fonctionnement sécurisé
TLS 1.3, SRTP, certificats, pare-feu, configuration automatique en masse, surveillance et diagnostics de paquets sont intégrés à DGW.
USAGES RECOMMANDÉS
Idéal pour
- PRI et BRI vers SIP
- Interconnexion PBX héritée
- Remplacement PSTN
- Migration vers la téléphonie infonuagique
- Survivabilité des succursales
SPÉCIFICATIONS CLÉS
Caractéristiques pour faire votre choix
Options numériques1, 2 ou 4 E1/T1 PRI ; jusqu'à 8 BRI
Options analogiquesJusqu'à 8 FXS ; 4 ou 24 FXO, en fonction de la configuration
Ethernet5 × 10/100/1000 Base-T RJ-45
Facteur de forme1U ; 48,5 × 19,5 × 4,4 cm
TÉLÉCHARGEMENTS
Brochures et documents techniques
Téléchargez directement les fichiers PDF. Utilisez le portail de documentation pour obtenir des guides de configuration, des procédures d'installation et des informations spécifiques à la version.
ARCHITECTURE DE RÉFÉRENCE
Situez la gamme Mediatrix G7 dans l’architecture vocale.
Pour choisir un produit, examinez ensemble les équipements de part et d’autre de l’interface, le périmètre de sécurité et les conditions d’exploitation.
SANS CONNEXION À L’INTERNET PUBLIC
Réseau local privé / réseau IP isolé
Les téléphones locaux, un PBX IP local, les passerelles Mediatrix et Sentinel peuvent échanger des appels SIP entièrement au sein de l'organisation. Le chemin vocal peut rester sur un LAN privé, un VLAN, un réseau de campus ou un réseau opérationnel isolé.
CONNEXION AUX SERVICES EXTERNES
Opérateur SIP, RTPC, Teams ou services infonuagiques
Une connexion externe est utilisée uniquement lorsque les appels doivent parvenir à des numéros publics, des sites distants ou des services hébergés. Si le chemin d'appel requis est entièrement local, le système peut rester sur le réseau privé.
ÉQUIPEMENT ANALOGIQUE OU EXISTANT
PBX existant
Les lignes réseau PRI, BRI ou analogiques transportent les extensions existantes et le comportement des appels.
Les extensions analogiques
Les interfaces FXS alimentent la ligne présentée aux équipements de la station.
Transfert de transporteur
Le service TDM ou analogique est traduit uniquement lorsque l'interface exacte est prise en charge.
FXS / FXO / PRI / BRI
NUMÉRIQUE + ANALOGIQUE
Mediatrix G7
Connecte les lignes réseau PBX et les services analogiques via des interfaces PRI, BRI, FXS ou FXO spécifiques au modèle.
RÉSEAU PRIVÉ DU CLIENT
RÉSEAU IP PRIVÉ / LANSignalisation SIP locale et média RTP
INTERNEPBX IP local / serveur d'appel
Contrôle les extensions et le routage interne sur le réseau privé. Il peut rester entièrement sur site.
Les appels locaux restent locauxLes téléphones et le PBX sur site peuvent communiquer sans connexion Internet publique.
LIAISON EXTERNE FACULTATIVE
Service SIP
Fournit des numéros de téléphone et une connectivité PSTN.
PBX infonuagique / Teams
Une architecture SIP et SBC adaptée permet de joindre le système hébergé de contrôle des appels.
PRI / BRI / FXS / FXOConversion DGWSignalisation SIPMédia RTP
LECTURE DU DIAGRAMME
Ce que la passerelle change et ce qu'elle ne fait pas
- Téléphone ou point de terminaison
- Crée ou reçoit un appel. Un point de terminaison analogique a besoin d'une interface FXS ; un téléphone IP se connecte directement au réseau de données.
- Fax ou modem
- Envoie des données sous forme audio. Il doit être testé sur l'ensemble de la passerelle, du réseau et du chemin d'accès de l'opérateur, et pas seulement pour la tonalité.
- Passerelle Mediatrix
- Convertit les interfaces vocales analogiques ou numériques en SIP/IP tout en préservant les équipements existants validés.
- Plateforme vocale infonuagique
- Héberge des services de communication tels que Microsoft Teams Phone ou CCaaS en dehors du site client.
Architecture conceptuelle : la topologie finale, la capacité et la configuration de l'interface nécessitent une validation.
CHOIX DE LA PASSERELLE
Choisissez une interface adaptée aux exigences du site.
Le nombre de ports ne suffit pas. Le comportement du terminal, la longueur des lignes, la signalisation, le transport des télécopies ou des données de modem, l’alimentation et la compatibilité avec l’opérateur influencent le choix final.
Toujours valider le SKU exact, les modules d’interface et le comportement du point de terminaison pris en charge avant de commander ou de remplacer une ligne active.| Facteur de sélection | 4102 / 4102S | Série C7 | Série G7 | S7 / S7 LP |
|---|---|---|---|---|
| Rôle principal | Adaptateur analogique à deux ports | Passerelle multi-interface compacte | Passerelle multimédia numérique et analogique | Passerelle FXS haute densité |
| Interfaces | 2 FXS | FXS / FXO / BRI par modèle | PRI / BRI / FXS / FXO par modèle | 16 ou 24 FXS |
| Déploiement adapté | Petit site ou service unique | Succursales et interfaces mixtes | Modernisation du PBX et du TDM | Campus et analogique haute densité |
| Considération spéciale | Validation de fax/modem | Configuration exacte du modèle | Conception de lignes réseau et de canaux | S7 LP pour les besoins validés en boucle longue |
QUESTIONS FRÉQUENTES
Questions avant de commencer
Confirmez le modèle de déploiement, les sessions simultanées, les utilisateurs enregistrés, les interfaces, les codecs, les opérateurs, la résilience et la propriété opérationnelle avant de choisir le modèle ou le SKU final.
Validez la configuration matérielle ou virtuelle exacte, la version DGW, la licence, l'alimentation, les modules d'interface, l'interopérabilité et la couverture de support.
Utilisez la fiche technique M5 liée pour la sélection et le portail de documentation Media5 pour la configuration, l'installation et les conseils spécifiques à la version.
